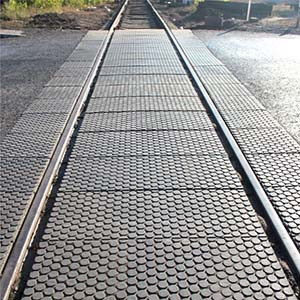

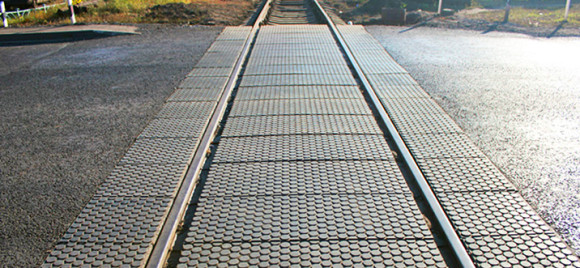

Резинокордовый настил КБ, КД

1. Произвести ревизию существующего пути с последующим рыхлением и вырезкой балласта до нижней постели шпал.
2. Шаг укладки должен строго соответствовать 545 мм. = 5 мм. Установка контрельсов, стыков рельсов, стяжка рельсов в пределах переезда недопустима. В районе укладки настила переезда в балластном слое должна быть выполнена дренажная система

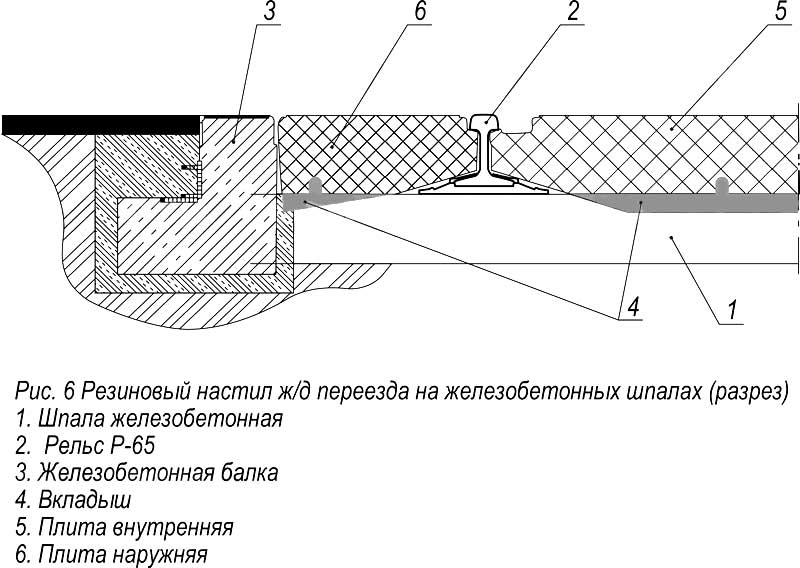

3. Подготовить каналы под закладные железобетонные балки по обе стороны пути (рис.6). Глубина и ширина подготовленных каналов должны обеспечивать укладку закладных железобетонных балок с зазором не менее 50 мм. на сторону.
4. Засыпать гравием дно каналов (рис.6), произведя его трамбовку.

РИСУНОК 6

1. Подсыпка гравием в межшпальном пространстве должна быть осуществлена до верхней плоскости шпал с последующей трамбовкой, для того чтобы обеспечить правильную установку внутренних и наружных прокладок.

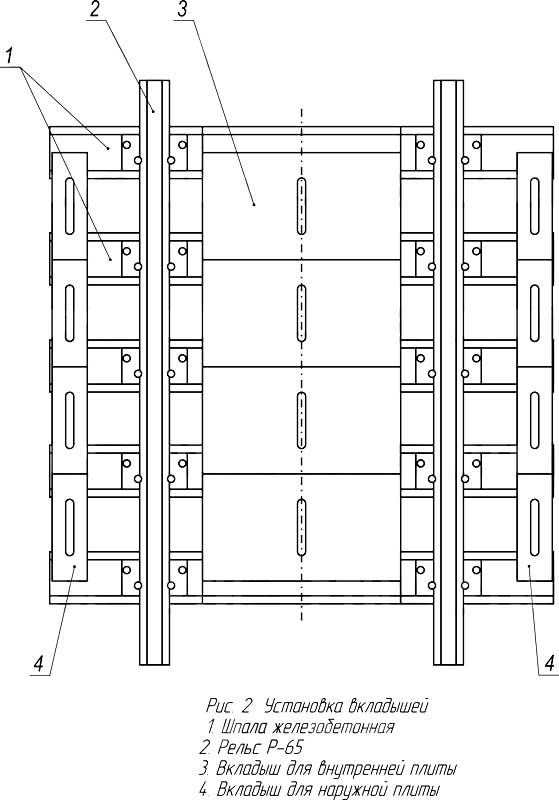

2. Установить прокладки внутренние на шпалы между рельсами, опирая края прокладок на середины шпал (рис.2,поз.3).

РИСУНОК 2

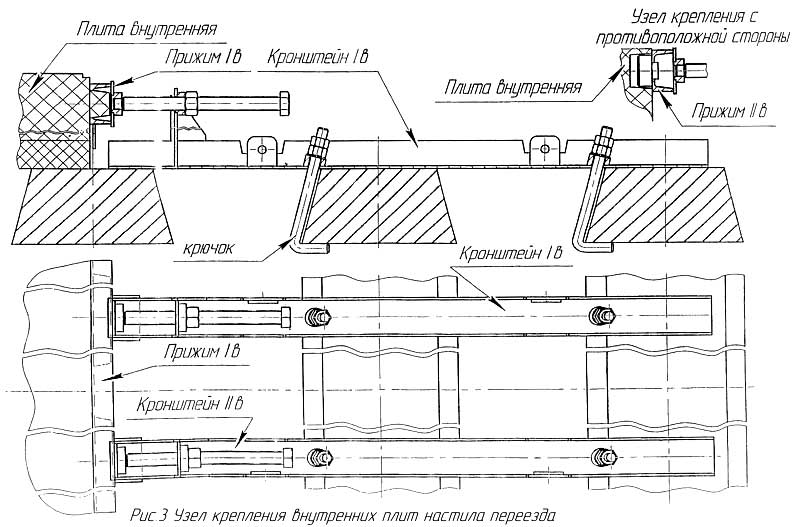

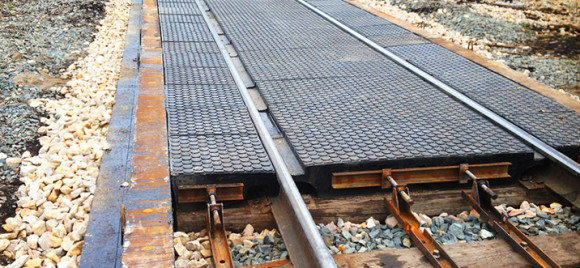

За пределами проезжей части переезда устанавливается узел крепления внутренних плит настила (рис.3).

РИСУНОК 3

1. В соответствии с профилем торцевой поверхности внутренней плиты устанавливаются прижимы для внутренней плиты:
   • -прижим Iв (если плита имеет выступ)
   • -или прижим IIв (плита имеет впадину)
   кронштейны Iв и IIв установить согласно (рис.3 и рис. 5). Крепление кронштейнов к шпалам обеспечивается крючками.

РИСУНОК 5

1. Внутренние плиты настила (рис. 5 и рис.1, поз.6) начинают устанавливать от узла крепления внутренних плит так, чтобы стыки плит были расположены строго на середине шпалы. Перед установкой плит их поверхности, соприкасающиеся с рельсом, пазы и выступы соединительных элементов плит смазываются раствором ПАВ (или мыльным раствором). Для заправки плиты под головку рельса можно пользоваться специальным приспособлением или подсобным штатным инструментом.

РИСУНОК 6

1. Периодически, после укладки 5-ти плит, с помощью домкрата, производится подтяжка плит друг к другу, не допуская вспучивания плит. После установки всего набора внутренних плит осуществляется установка второго узла крепления внутренних плит (см. пункт 7) за пределами проезжей части переезда.
2. Заворачивая равномерно винты стяжек с обеих сторон уложенных плит, обеспечить их плотное прилегание, не допуская вспучивания настила. Строго контролировать совпадение выступов и впадин смежных плит, а также беззазорное прилегание плит между собой.
3. Установить прокладки наружные с двух наружных сторон пути (рис. 2. поз.4).

РИСУНОК 2

1. За пределами проезжей части переезда установить устройства для сплачивания наружных плит настила (рис.3 и рис.5). В соответствии с профилем торцевой поверхности наружной плиты устанавливаются прижимы для наружной плиты:
   • -прижим Iн (если плита имеет выступ)
   • -или прижим IIн (плита имеет впадину)

   Кронштейны Iн и IIн устанавливаются согласно (рис.3 и рис.5)
2. Крепление кронштейнов к шпалам обеспечивается крючками. Сплачивание наружных плит произвести аналогично п. 8. и 9..Установить наружные плиты настила переезда (рис.1 и рис.5, поз.7), предварительно смазав поверхности плит, соприкасающихся с рельсами, выступы и впадины смежных плит раствором ПАВ (или мыльным раствором). Стыки плит друг с другом должны располагаться на середине шпалы.
3. Установить железобетонные балки, обеспечивая прилегание наружной резиновой плиты настила к рельсу и железобетонной балке без зазора (рис. 6). Высоту балки поддерживать на одном уровне с поверхностью настила. Балки крепятся между собой при помощи сварки.

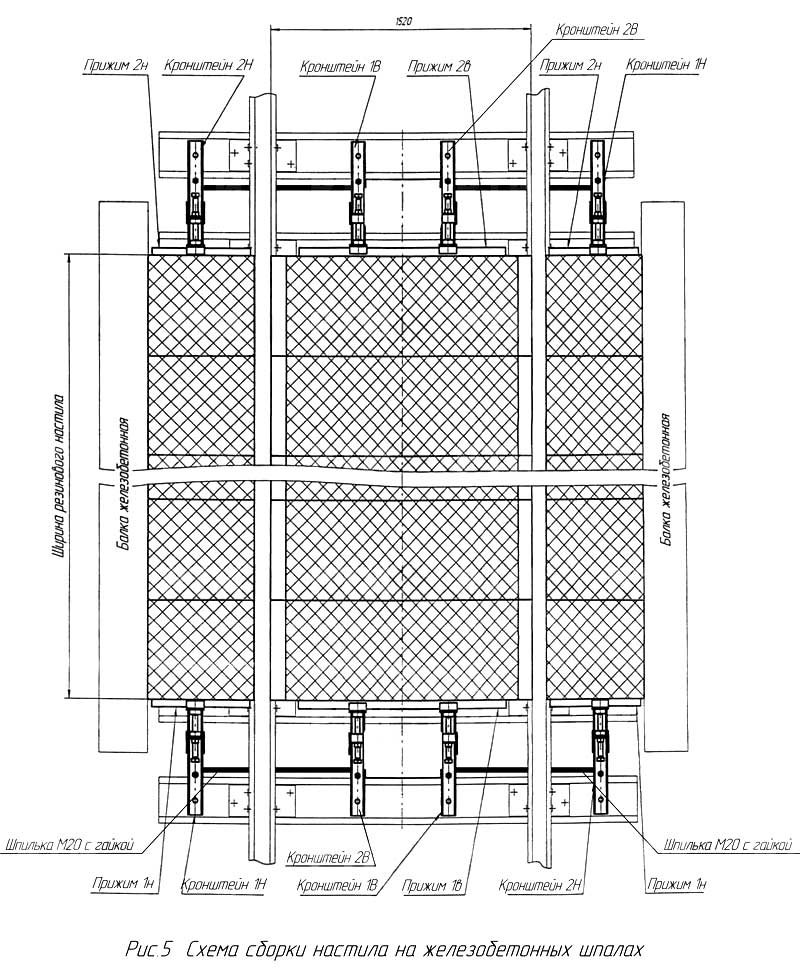

4. После установки узлов, крепления наружных плит произвести соединение наружных и внутренних узлов шпильками. Смотри схему сборки настила переезда (рис.5).
5. Произвести покраску стяжных устройств и защиту винтовых пар от коррозии.
6. Восстановить дорожное покрытие.
7. В процессе эксплуатации производить обжимку плит между собой при помощи штатных стяжных устройств, не допуская зазора между плитами настила.
